液壓磚機由主機、泵站和控制柜組成，主機與泵站通過管件連接，它是液壓系統重要的組成部分，對整個設備的性能起著至關重要的作用，由于液壓管件種類很多，為了能讓大家選對材質和規格，我們就來對液壓磚機液壓系統中的關鍵作用和分類進行詳細介紹下。
管件包括油管和管接頭。
液壓系統用油管傳送液體，用管接頭把油管和元件連接起來。油管和管接頭應有足夠的強度，良好的密封，較小的壓力損失，并且拆裝方便。
一、油管
油管的種類有很多，如鋼管、銅管、尼龍管、塑料管、橡膠管等，要按照安裝位置、工作環境和工作壓力來正確選用，油管的特點及適用范圍如表6-5。
表6-5油管的特點及適用場合
|
種類 |
特點和適用場合 |
|
|
硬 管 |
鋼管 |
能承受高壓，價格低廉，耐油，抗腐蝕性好，剛性好，但裝配時不能任意彎曲，常用作壓力管道 ( 中高壓用無縫鋼管，低壓可用焊接管 ) |
|
紫銅管 |
易彎曲成各種形狀，管壁光滑，摩擦阻力小，但承壓能力一般不超過6.5 ～10MPa.抗振能力較弱，又易使油液氧化.通常用于儀表和控制裝置的小直徑油管 |
|
|
軟 管 |
尼龍管 |
乳白色半透明，加熱后可以隨意彎曲成形或擴口，冷卻后又能定形不變，承壓能力因材質而異，自 2.5MPa 至 8MYa不等 |
|
塑料管 |
質輕耐油，價格便宜，裝配方便，但承壓能力低，長期使用會變質老化，只宜用于壓力低于 0.5MPa的回油管和泄油管 |
|
|
橡膠管 |
高壓管由耐油橡膠夾幾層鋼絲紡織網制成，鋼絲網層數越多，耐壓越高，用來作中、高壓系統中兩個相對運動件之間的壓力通道 ; 低壓管由耐油橡膠類帆布制成，可用作回油管道 |
|
油管的規格尺寸（管道內徑和壁厚）可由下面公式算出后，查閱有關的標準選定：
（6-6）
（6-7）
式中 d——油管內徑；
Q——管內流量；
V——管中油液的流速，v的取值根據不同情況來取：吸油管取0.5～1.5m/s，高壓管取2.5～5m/s（①壓力高的取大值，低的取小值，例如：壓力在6MPa以上的取5m/s，在3～6MPa之間取4m/s，在3MPa以下的取2.5～3m/s，②管道較長的取小值，較短的取大值，③油液黏度大時取小值），回油管取1.5～2.5m/s，短管及局部收縮處取5～7m/s；
δ——油管壁厚；
P——管內工作壓力；
n——安全系數，對鋼管來說，p＜7MPa時取n＝8，7MPa≤p≤17.5MPa時取n＝6，p＞17.5MPa時取n＝4；
σ——管道材料的抗拉強度。
油管的管徑不宜選得過大，以免使液壓裝置的結構龐大，但也不能選得過小，以免使管內液體流速加大、系統壓力損失增加或產生振動和噪聲，影響正常工作。
在強度保證的情況下，管壁可盡量選得薄些，薄壁易于彎曲，規格較多，裝接較易。
二、管接頭
管接頭是油管與油管、油管與液壓件之間的連接件，它必須具有裝拆方便、連接牢固、密封可靠、外形尺寸小、通流能力大、壓降小、工藝性好等各種要求。
管接頭種類很多，液壓系統中油管與管接頭的常見連接方式如表6-6。
表6-6 油管與管接頭連接的特點
|
名稱 |
結構簡圖 |
特點和說明 |
|

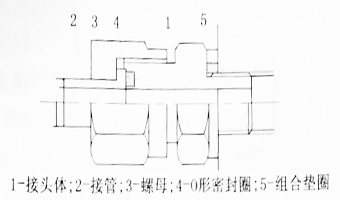

焊接式管接頭 |
|
(1) 制造工藝簡單，工作可靠，裝拆不便 (2) 必須采用厚壁鋼管，對焊接質量要求高，當工作壓力高時，焊縫往往成為它的薄弱環節 |
|

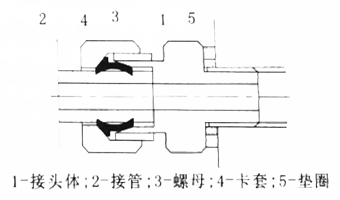

卡套式管接頭 |
|
(1) 用卡套卡住油管進行密封，軸向尺寸要求不嚴，裝拆簡便 (2) 對油管徑向尺寸精度要求較高，常用冷拔無縫鋼管 |
|

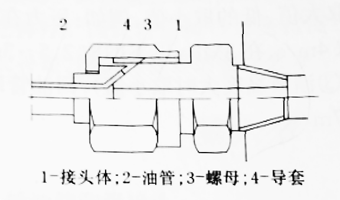

擴口式管接頭 |
|
(1) 用油管管端的擴口在管套的壓緊下進行密封，結構簡單 (2) 適用于銅管、薄壁鋼管、尼龍管和塑料管等低壓管道的連接 |
|

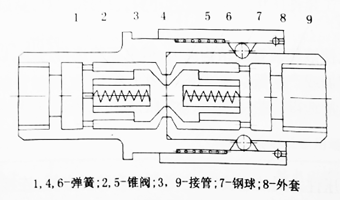

快速管接頭 |
|
(1) 適用于管路需經常拆卸處 (2) 圖示為油接通狀況 (3) 要拆卸時，把外套 8 向左推，同時拉出管 9 ，油路即斷開，這時彈黃 4 使外套 8 復位，錐閥 2 、 5 分別在彈簧 1 和 6 的作用下外伸，頂在件 3 和件 9 的閥座上而關閉油路，使兩邊的油都不會流出；需要接裝時，仍把外套 8 左推，同時插入管 9 ，此時，錐閥 2 和 5 相互擠緊而壓縮彈簧 1 、 6 ，使油路接通 |
以上是小編總結的有關液壓磚機關鍵的相關作用及分類，在選擇時應根據液壓磚機的壓力和工作環境進行選擇，還要考慮實際情況，選擇高壓、防腐蝕的橡膠油管。
